概述

GIS运行可靠性较高,但在其生产、安装及运行过程中,其内部不可避免地存在绝缘隐患,并对设备的安全运行造成威胁,为了减少设备停电检修和测试的时间,因此进行GIS现场带电检测试验是非常有必要的。

组成结构

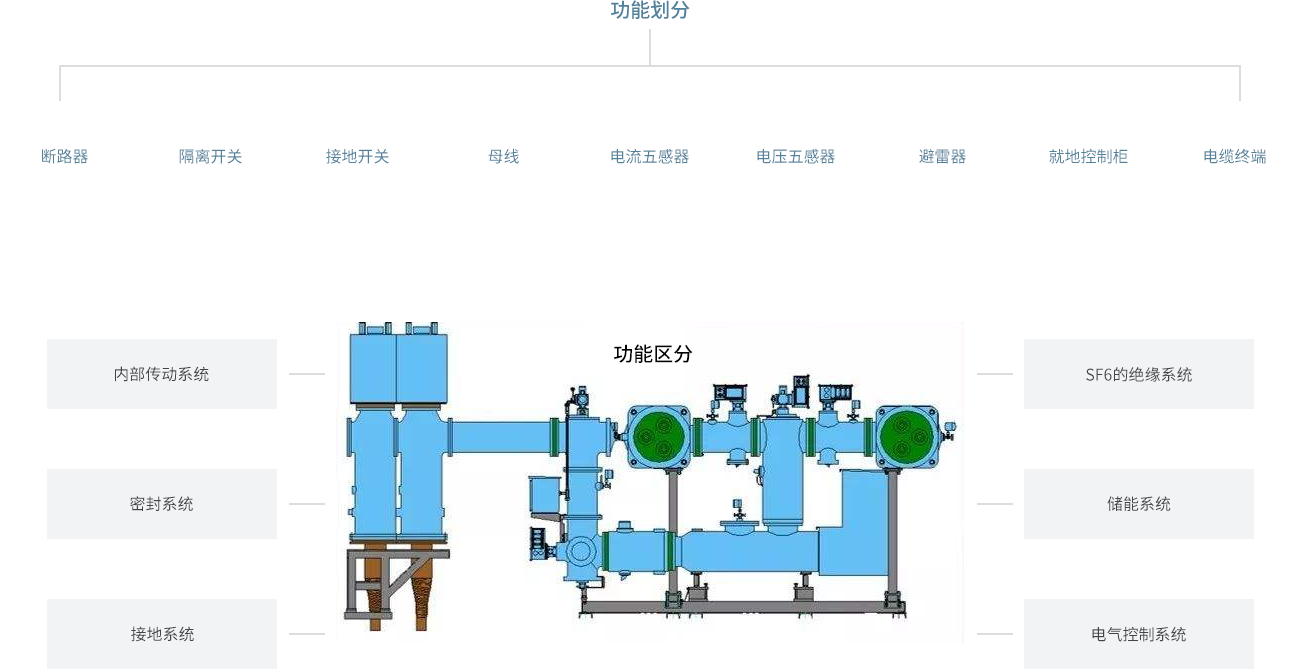

GIS电气设备一般可以分为几个部分构成。按照电气功能划分可分为:断路器、隔离开关、接地开关、母线、电流互感器、电压互感器、避雷器、接地控制箱、电缆终端等部分。按照功能区分则可分为:内部传动系统、密封系统、接地系统、SF6的绝缘系统、储能系统、电气控制系统等。GIS设备还有其他构成,包括辅助元件、备品备件、专用工具等;以及辅助设备,在线监测系统,其他装置设备等。

带电检测技术应用存在的问题

  • 第一

    较高端的带电检测仪器性价比、使用率低,部分核心部件来源于进口,整体价位偏高,因此仪器成本较高,在电网中的普及率较低。

  • 第二

    部分测试标准、导则不完善。目前仍以厂家提供的经验性数值为测试标准,没有具体的针对性的导则,测试准确性仍要画一个问号。

  • 第三

    带电检测仪器的维护管理工作有待完善。对较精密,价格也较高,部分仪器极容易出现因操作不当或是维护不周导致造成的仪器性能明显下降。

参考标准

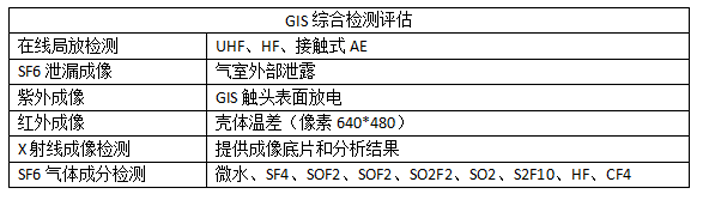

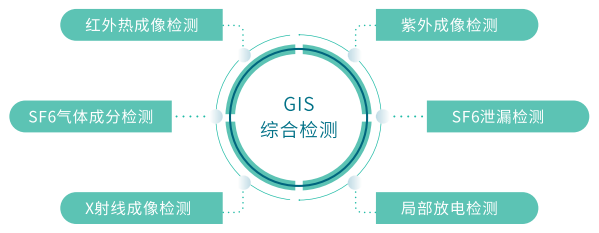

  • 红外成像检测,执行标准∶DL/T664-2016
  • GIS局部放电检测,执行标准∶GB/T12706 IEC60092 GB60270 电力设备带电检测技术规范(试行)
  • 紫外成像检测,执行标准:DL/T345-2010 带电设备紫外诊断技术应用导则
  • X射线成像,执行标准∶NB\T47013.1-2015承接设备无损检测通用要求
  • Sf6气体成分检测,执行标准∶GB11022 IEC60376
  • NB\T47013.2-2015承接设备无损检测射线检测
